產品介紹

ADW300無線計量?jī)x表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持RS485通訊和Lora&LoraWAN、NB、4G、wifi等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

一、主要功能特點

1、測量功能

能測量全電力參數包括電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓、電流的相角、電壓不平衡度、電流的不平衡度、頻率F、31次分次諧波、奇偶次總諧波含量及總諧波含量。其中電壓U保留1位小數，頻率F保留2位小數，電流I保留2位小數，功率P保留3位小數, 相角度Φ保留2位小數，不平衡度△保留2位小數。

如：U = 220.1V，f = 49.98HZ,  I = 1.99A,  P = 0.219KW, Φ= 60.00°, △=0.00%

支持4路測溫，測溫范圍：-40～150℃，精度±2℃

剩余電流檢測，初始量程：0～1000mA，可設置量程倍數（1～60）

2、計量功能

能計量當前組合有功電能，正向有功電能，反向有功電能，組合無功電能，感性無功電能，容性無功電能,四象限無功電能。

3、分時功能

8 套時段表,一年可以分為 14 個時區,每套時段表可設 14 個日時段 8 個費率(F1、F2、F3、F4、F5 即尖峰平谷深谷,F6、F7、F8 預留) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。

4、需量功能

5、歷史電能統計功能

能統計上12月的歷史電能(包括4象限、各費率電能)

6、開關量輸入輸出功能

有2路開關量輸出，4路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控"和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信"功能。

7、無線通訊功能

ADW300支持RS485通訊、Lora&LoraWAN通訊、NB、4G及Wifi通訊。其中4G、NB、WIFI可以實現MQTT協議，HTTP協議，TCPIP透?jìng)鞯榷喾N網絡協議接入。具體協議，可與我司相關人員聯系獲取。

4G、Wifi無線通訊支持停電上報功能（選配U）；

4G通訊支持遠程調試，可以配置費率時段信息、電壓及電流變比、服務器IP地址端口、上傳時間等參數；

4G通訊支持?jǐn)帱c(diǎn)續傳，按照15分鐘上傳頻率，數據可續傳不少于2周時間；

二、應用組網圖

三、外形尺寸

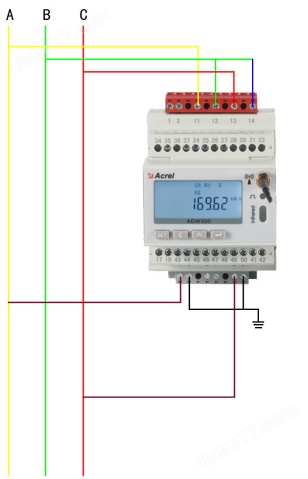

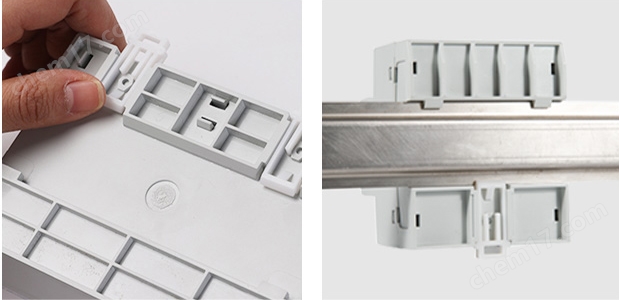

 安裝示意

 現場安裝圖
